Принцип действия системы
гидроусиления руля

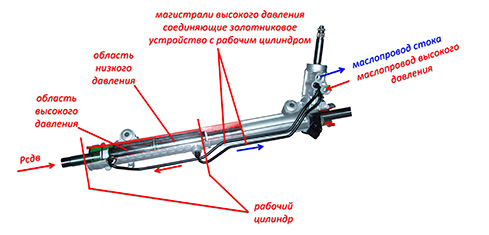

Принцип действия системы гидроусиления руля рассматривается на примере рулевого управления реечного типа.

Гидравлическая жидкость из масляного резервуара поступает в гидравлический насос, в котором она сжимается, и далее под давлением (70-180 bar, в зависимости от модели) поступает в рулевой механизм через масляную магистраль высокого давления.
Золотниковое устройство
(узел распределения потоков).
Рабочий цилиндр.

Рулевой механизм оснащен узлом распределения потоков (золотники), который имеет два основных режима работы:

состояние реакция системы
К рулевому колесу усилие не прикладывается (состояние покоя) В золотниковом устройстве совмещены маслопровод подачи и стока. Жидкость перетекает из трубопровода высокого давления в масляный резервуар, не выполняя никакой работы.
Поворот руля влево/вправо (действие) В зависимости от того, в какую сторону производится поворот руля, в золотниковом устройстве маслянные магистрали коммутируются соответствующим образом. Жидкость под давлением подается в рабочий цилиндр и, воздействуя на рабочий поршень, создает вспомогательное усилие сдвига вала Рсдв (принцип гидравлического пресса). В этот момент полость обратной стороны поршня совмещается с маслопроводом низкого давления, через который жидкость стекает в масляный резервуар, не препятствуя перемещению вала. Как только воздействие на рулевое колесо прекращается, система возвращается в нейтральное состояние.
